三、結構原理簡述
RMDS系列電動泵站由電機、CFZB系列軸向柱塞泵（高壓泵）、低壓齒輪泵、控制系統、油箱等組成。

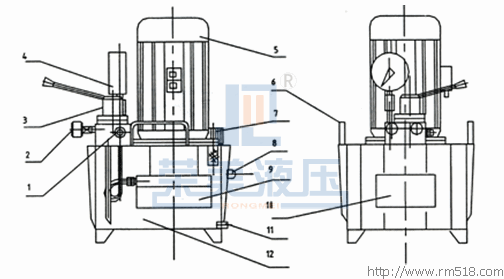

1、安全閥2、出油口（M14x1.5接高壓軟管處）3、手動換向閥4、壓力表5、電機6、手把 7、空氣濾清器 8、油窗（液位計） 9、高壓泵 10、標牌 11、放油螺 12、油箱
1、CFZB系列軸向柱塞泵（高壓泵）
該系列泵為我廠自行研制的閥式配流軸向柱塞泵，容積效率達90％以上，該泵由電機直接帶動泵軸旋轉，在傾斜盤的作用下，柱塞沿柱塞套作上下往復運動，液壓油經進油閥吸入，從排油閥排出，進入系統油路。
2、低壓泵
低壓泵為齒輪泵。
3、控制閥
⑴CZF4M/8C超高壓組合閥包括高壓安全閥、低壓卸荷溢流閥、高、低壓單向閥。
工作原理：低壓時，高低壓泵經高低壓單向閥同時供油，當工作壓力大于2.5Mpa時，高壓油管使液控低壓溢流閥開啟，低壓泵自動空載回油（低壓油在高壓油不起作用情況下，也具有自行開啟低壓溢流閥功能，此時，該閥起安全作用）。
⑵34SZHP-6M超高壓手動換向閥為中位卸荷式三位四通換向閥該閥為分配式轉閥，起抗污染性較好，換向可靠，維修方便，具有保壓功能。
⑶34CSH-M6B-W超高壓手動換向閥為中位卸荷式三位四通手動滑閥，該閥操作方便，換向可能，但不具有保壓功能。
四、使用須知
1、該系列泵的工作介質為YB-N32液壓油，環境溫度低于10℃時，可改用YB-N22號液壓油，環境溫度高于40℃時，可改用YB-N46液壓油。
2、工作中油箱的液面應始終保持在油標的中心線以上，以防油泵吸空。加油時，應用120目濾油網濾去新油中雜質。經常使用時，每兩個月清洗一次濾油器，半年清洗一次油箱，同時更換新油。
3、油泵正常工作溫度為10～50℃，油溫過高，需采取冷卻措施或停泵，油溫過低時，需采取加溫措施或低壓運轉來提高油溫。
4、電機起動前，需將換向閥換至中位，點動數次，以防高壓泵吸空，空氣排除后方可使用。
5、本泵出廠時調定的工作壓力不得任意提高。
6、高壓膠管出廠時，均經過額定壓力1.25倍的耐壓試驗。由于膠質的老化，用戶長期使用時，應注意定期檢查，半年檢查一次。當檢查做耐壓試驗時，發生滲漏，凸起或爆破情況下，必須更換。使用時，應避免打折和出現彎曲，同時不可離膠管太近，以防爆破甩起傷人。固定場合，可用鋼管代替。
7、該系列泵每年檢修一次。全部零件用煤油清洗，注意保護各配合表面，不得任意磕碰，裝配后，各運動件應運動靈活，無局部卡阻。 |
