一、超薄型千斤頂用途：
JRSM系列超薄型千斤頂，千斤頂體積更小，并可產生更大的工作能力，特別在空間位置狹窄的地方使用，且具有輕便靈活、頂力大等功能，本產品廣泛適用于電力、化工、鋼鐵、建筑橋梁、工作空間狹小的重型機械等領域的頂升作業，并發揮其動力。
二、超薄型千斤頂特性：
單作用設計，彈簧回縮。
活塞桿鍍硬鉻，防止刮傷和腐蝕。
防塵圈設計延長千斤頂使用壽命。
100T以上型號配有手柄，便于現場搬運。
緊湊扁平設計使用于其他千斤頂不適用的場合。
 |
三、基本參數： 表中參數可能因為改良而變更，恕不另行通知。
| 型號 |
噸位
Ton |
行程
mm |
本體高度
mm |
伸展高度
mm |
有效面積
Cm2 |
液壓油容量
cm3 |
缸外徑
D(mm) |
重量
Kg |
工作壓力
Mpa(bar) |
| JRSM-50 |
5 |
6 |
32 |
38 |
6.5 |
4 |
64×52 |
1.0 |
40(400) |
| JRSM-100 |
10 |
11 |
43 |
54 |
14.5 |
18 |
83×66 |
1.4 |
63 (630) |
| JRSM-200 |
20 |
11.2 |
56 |
67.2 |
28.7 |
32 |
100×84 |
3.1 |
63 (630) |
| JRSM-300 |
30 |
12.7 |
66 |
78.7 |
42.1 |
55 |
128×105 |
4.5 |
63 (630) |
| JRSM-500 |
50 |
16 |
75 |
91 |
62.1 |
99 |
145×128 |
6.8 |
63 (630) |
| JRSM-750 |
75 |
16 |
86 |
102 |
102.6 |
164 |
188×158 |
11.4 |
63 (630) |
| JRSM-1000 |
100 |
16 |
96 |
112 |
126.7 |
203 |
208×182 |
14.5 |
63 (630) |
| JRSM-1500 |
150 |
16 |
106 |
122 |
198.1 |
317 |
250×220 |
26.3 |
63 (630) |
| 注： |
可成套供應(包括液壓千斤頂，泵，壓力表，接頭，軟管）；

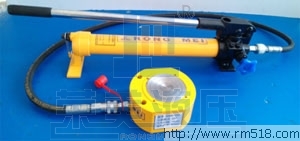

可選配手動泵或電動泵配套使用，詳見下面配套產品示意圖： |
四、適用領域：

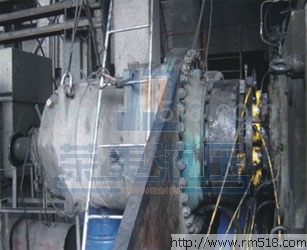

| 超薄型千斤頂---同步頂升系統用于葛洲壩水泥廠輥壓機與減速機的分離（如下圖） |
 |

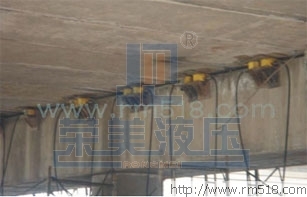

| 超薄型同步千斤頂---用于滬寧高速橋梁同步頂升更換橡膠支座（如下圖） |
 |
五、注意事項：
1、 使用前必須檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定，切忌超高超載，否則當起重高度或起重噸位超過規定時，油缸頂部會發生嚴重漏油。
3、如手動液壓式油泵體的油量不足時，需先向泵中加入應為經充分過濾后的N33#液壓油才能工作。
4、電動泵站請參照電動泵站使用說明書。
5、重物重心要選擇適中，合理選擇千斤頂?shù)闹c，底面要墊平，同時要考慮到地面軟硬條件，是否要襯墊堅韌的木材，放置是否平穩，以免負重下陷或傾斜。
6、千斤頂將重物頂升后，應及時用支撐物將重物支撐牢固，禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用CLL自鎖式千斤頂 。
7、如需幾只千斤頂同時起重時，除應正確安放千斤頂外，應使用多頂分流閥，且每臺千斤頂?shù)呢摵蓱?yīng)均衡，注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況，防止被舉重物產生傾斜而發生危險。
8、使用時先將手動液壓式油泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。欲使活塞桿下降，將手動油泵手輪按逆時針方向微微旋松，油缸卸荷，活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構，起重完后，即可快速取出，但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿，腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養。 |
|
 |
|
