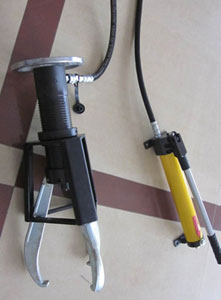

一、液壓三爪拉馬工作原理：
工作時油壓原理：以手往復扳動手柄，泵芯將工作油吸入泵體，經油路壓入油缸，從而使活塞桿上升，參加拉頂工作。
二、液壓三爪拉馬結構性能：
機身主要由：活塞桿、油缸、底座、泵芯、泵體、橫臂、拉腳、工作油及撳動部分組成。
三、液壓三爪拉馬適用范圍：
適用于鐵道車輛檢修、機械安裝、礦山維護、 建筑工程的支撐和重物起升下降之用外，尚可拆卸各種機械設備中的皮帶輪、齒輪、軸承等圓狀工件。本產品工作時是作直線靜拉力，即方便又省力、性能穩定另還可進行起重、頂舉、調直、壓力試驗等工作。結構合理，輕巧便捷，是當前汽車修理，機械安裝等行業常用的起重或頂、拉工具。 |
四、基本參數： 表中參數可能因為改良而變更，恕不另行通知。
| 拉頂力（T） |
ZH-3T |
ZH-5T |
ZH-8T |
ZH-10T |
ZH-16T |
ZH-20T |
ZH-32T |
ZH-50T |
ZH-100T |
| 工作行程mm |
100 |
110 |
140 |
140 |
160 |
170 |
180 |
190 |
200 |
| 拉爪有效直徑mm |
20-180 |
20-240 |
35-350 |
40-380 |
50-400 |
50-450 |
100-500 |
150-500 |
150-600 |
| 手柄操作力kgf |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
五、使用注意事項：
1、先將油閥桿順時針方向旋緊。
2、手柄插入孔上、下扳動，活塞桿漸漸上升，升到規定范圍不再上升。
3、欲使活塞下降，只需手柄（有開口處）將油閥桿逆時針方向微微旋松活塞桿即可復回。 |

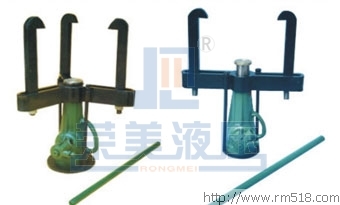

| 螺旋三爪拉馬 螺旋二爪拉馬 螺旋拉頂多用機 |
一、螺旋二爪、三爪拉馬（螺旋拉頂多用機）產品介紹：
本產品適用于鐵道車輛檢修，機械安裝、礦山、建筑工程的支撐重物起升下降之外，尚可拆卸各種機械設備中的皮帶盤，齒輪、軸承等工件。
二、螺旋拉頂多用機工作原理：
工作時油壓原理：以手往復扳動手柄，泵芯將工作油吸入泵體，經油路壓入油缸，從而使活塞桿上升，參加拉頂工作。
|
三、基本參數： 表中參數可能因為改良而變更，恕不另行通知。
| 拉頂力（T） |
QL-3T |
QL-5T |
QL-8T |
QL-10T |
QL-16T |
QL-20T |
QL-32T |
QL-50T |
QL-100T |
| 工作行程mm |
110 |
130 |
140 |
150 |
180 |
180 |
200 |
250 |
200 |
| 拉爪有效直徑mm |
20-240 |
20-280 |
25-390 |
35-400 |
40-420 |
50-450 |
100-500 |
100-550 |
150-600 |
四、使用注意事項：
1、先將油閥桿順時針方向旋緊。
2、手柄插入孔上、下扳動，活塞桿漸漸上升，升到規定范圍不再上升。
3、欲使活塞下降，只需手柄（有開口處）將油閥桿逆時針方向微微旋松活塞桿即可復回。 |
|
 |
|
